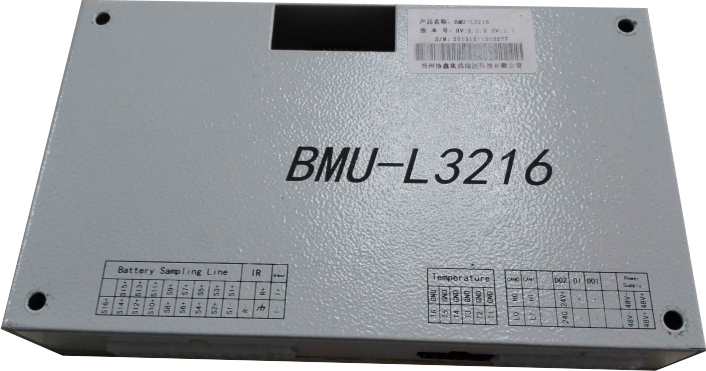

锂电池单体管理模块BMU-L3216
- 功能说明:
- 实时监测电池组的电压、电流;
- 实时监测单体电池的电压、温度;
- 实时计算单体电池的SOC、SOH;
- 模块具有被动或主动均衡,提高电池组的一致性,有效延长电池寿命;
- 模块具有DO/DI接口,可实现现场控制、反馈及报警;
- 模块具有CAN和RS485通讯接口,实时上送数据和告警信息,远程监控电池组;
- 模块化设计,方便安装、使用及维护,且模块间相互隔离、可靠性高。
技术参数 | 额定规格 | 备注 |
模块供电电压 | DC48V±20% | ... |
最大供电功率 | 3W | ... |
电池监测节数 | 16节 | 单台最大支持 |
电压检测范围 | 1.0~5.0V | ... |
电流检测精度 | ±0.5%FSR | 量程的1% |
温度检测数量 | 6个 | 单台最大支持 |
温度检测范围 | -20~85℃ | ... |
温度检测精度 | ±1℃ | ... |
电池均衡方式 | 被动均衡 | ... |
电池均衡电流 | 100mA | ... |
SOC预估精度 | <6% | ... |
SOH预估精度 | <8% | ... |
输入绝缘电阻 | ≥10MΩ,1000VDC | ... |
数据通讯接口 | RS485*1,CAN*1(或CAN*2) | ... |
通讯波特率 | 9600bps,250Kbps(默认) | ... |
干接点输出 | 2A@250VAC/30VDC | 3路 |
无源接点输入 | 10mA@48VDC | 1路 |
尺寸及重量 | 150×120×40(mm)/0.8Kg | ... |
安装方式 | 壁挂 | ... |
