集成式磷酸铁锂电池管理系统BMS-C
 |
 |
 |
系统功能
l 满足家庭储能及通信电源对BMS的所有要求；
l 适用于16串(向下兼容7串)锂电池组的监测、管理，可对锂电池组提供过充、过放、过流、过温、欠温、短路及限流保护功能，可通过管理软件进行参数配置和数据监控。
l 实时监测电池组的电压、电流；
l 实时监测单体电池的电压、温度；
l 实时计算单体电池的SOC/SOH/SOE；
l 模块具有电池热管理、故障警告、限流保护、显示、智能深度睡眠和智能唤醒功能；
l 模块具有CAN和RS485通讯接口，实时上送数据和告警信息，实现电池运行状态的有效管理；
l 支持8并8串，其他特殊功能可定制研发。
技术参数
| 技术参数 | 额定规格 | 备注 |
| 工作电压 | 30V-70V | ... |
| 充电电压 | 60V | ... |
| 电池采集节数 | 16串 | 单台最大支出 |
| 电压检测范围 | 0～5V | ... |
| 电压检测精度 | ±(0.1%FS+0.1%RD) | ... |
| 电流检测范围 | 0~±100A | ... |
| 电流检测精度 | ±(1%FS+1%RD) | ... |
| 温度检测数量 | 9个 | ... |
| 温度检测范围 | -30~100℃ | ... |
| 温度检测数量 | ±2℃ | ... |
| 电池均衡方式 | 被动均衡 | ... |
| 电池均衡电流 | 150mA | ... |
| SOC预估精度 | <5% | ... |
| SOH预估精度 | <5% | ... |
| 数据通讯接口 | RS485、CAN | ... |
| 工作环境温度 | -30~70℃ | ... |
| 存储环境温度 | -35~85℃ | ... |
| 输入/输出抗阻 | ≤2mΩ | ... |
| 工作时电路内部消耗 | ≤30mA | ... |
| 静态耗电(睡眠) | ≤100μA | |

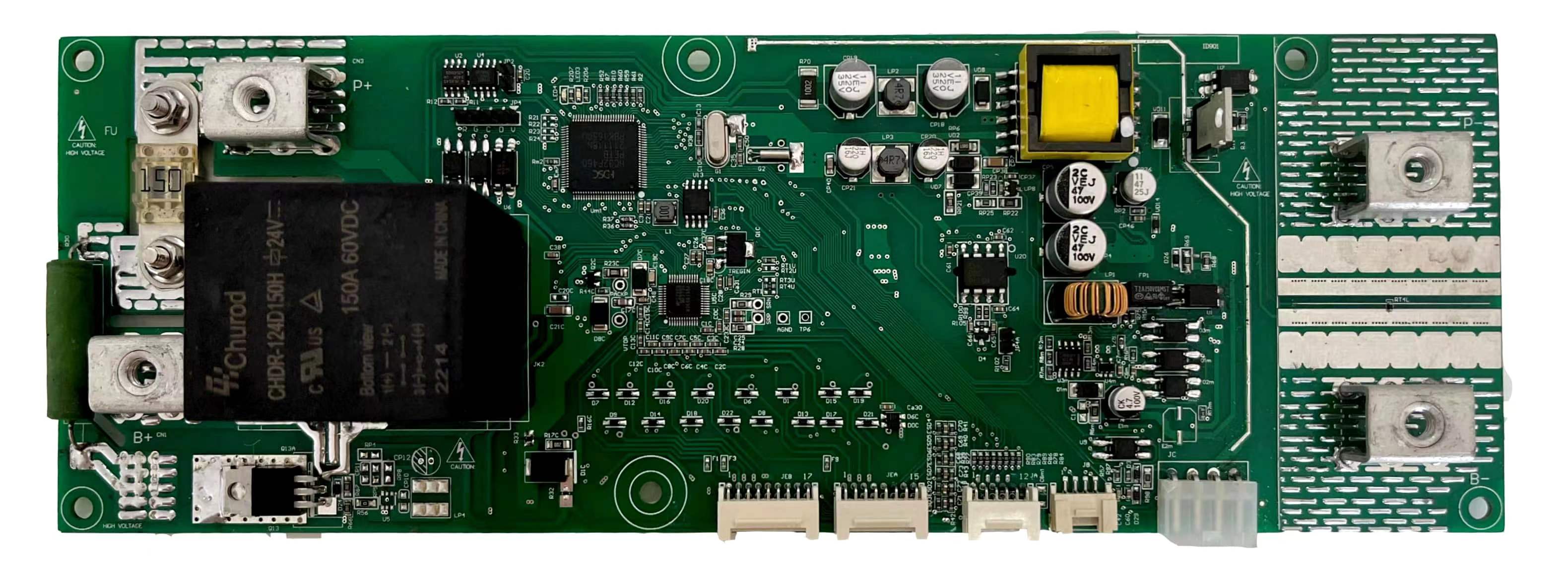

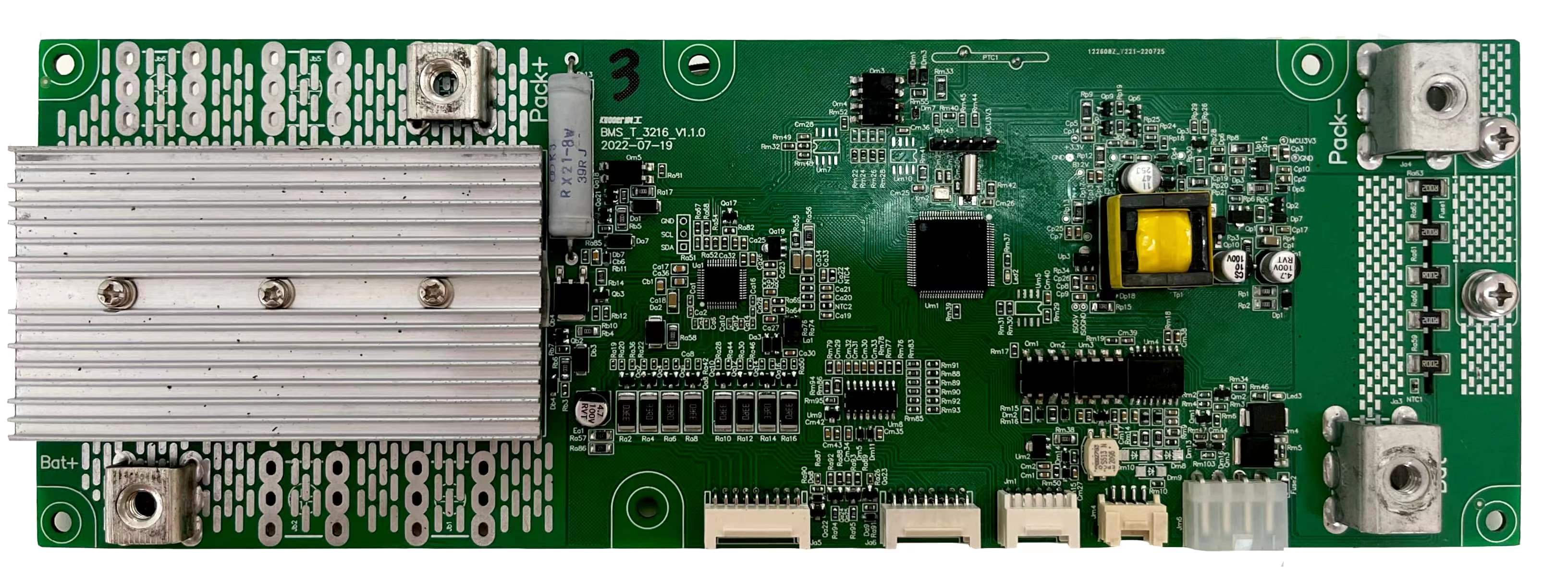

| 尺寸及重量 | 292*100*45(mm)/0.4.5Kg 292*100*24(mm)/0.35Kg | 继电器版 MOSFET版 |
| 安装方式 | 机架、壁挂 | ... |
