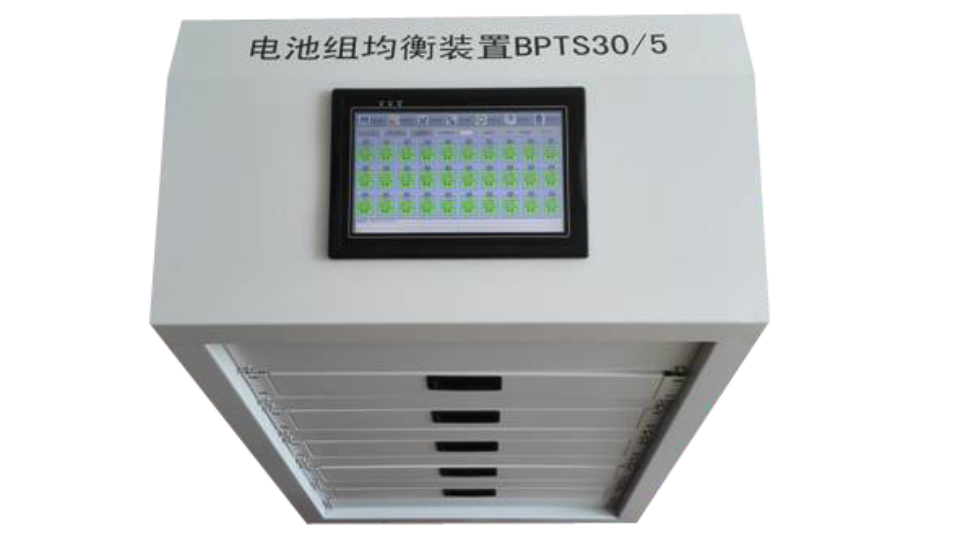

BPTS-30/5BMS モジュールの全機能を搭載、独立した均等化モジュールを 30 個搭載、10 インチ TFT タッチスクリーンシステム、クアッドコア CPU プロセッサを搭載
計 30 チャンネルにより、30 直列の電池パックに対し高速均等化および制御が可能
均等化電流は 5A または 10A から選択可能、収集精度は最大 0.1%、電圧と容量を組み合わせた均等化戦略を採用
本装置と大容量電池健全性監視評価システム間のデータをリアルタイムで連携・更新可能
手動均等化と自動均等化の両方に対応
均等化プロセスで温度異常が発生した場合、温度しきい値を設定することで自動的に一時停止可能
データ解析機能：電池電圧グラフ、電流グラフ、セル電圧ヒストグラム、特性比較図、セル電池容量曲線、容量解析表などを生成可能、Excel 形式で出力可能
| 技術パラメータ | 定格 | 備考 |
|---|---|---|
| セル監視数 | 30 | … |
| セル電圧検出範囲 | 1～5V | … |
| セル電圧検出精度 | ≤±2mV | … |
| パック電圧検出範囲 | 1～200V | … |
| パック電圧検出精度 | ≤100mV | … |
| 最大セル均等化数 | 30 | … |
| セル均等化電流 | 5A または 10A | … |
| 均等化後の電圧均一性 | ≤3% | … |
| 均等化後の容量均一性 | ≤3% | … |
| データ保存インターフェース | USB | … |
| 保存容量 | 全チャンネル同時 24 時間稼働時のデータ保存に対応 | … |
| ローカル操作方式 | タッチスクリーン | … |
| 動作電圧 | AC220V±15% | … |
| 動作温度 | -10～55℃ | … |
| 動作環境湿度 | 40%～90% | … |
| 寸法・重量 | 650×350×1050（㎜）/40kg | … |

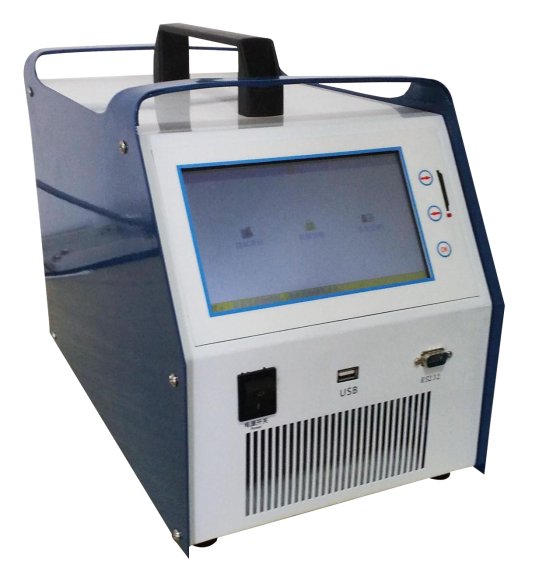

デュアルコア CPU、5 インチ TFT タッチスクリーンを搭載
外部 SD カードによる保存に対応
過電圧・過電流・過熱保護機能を搭載
活性化機能：蓄電池がシステムから切り離された状態で電池を活性化可能
放電機能：インテリジェント模擬負荷を使用し、蓄電池がシステムから切り離された状態で定電流検査・放電を実行
充電機能：蓄電池がシステムに接続された状態／切り離された状態のいずれでも自動充電可能
内部抵抗高速検出機能（オプション）：電池をシステムから取り外した後、1～2 分で電池容量と電池内部抵抗を測定可能
上位機器操作ソフトウェアを搭載。ソフトウェアは強力なデータ管理機能を備え、インターフェースが使いやすく、データ管理・印刷・解析・レポート集計・試験レポート自動生成などの機能を提供
| 技術パラメータ | 定格 | 備考 |
|---|---|---|
| 電池電圧種別 | 3.2V | オプション：2V または 12V |
| 電池電圧範囲 | 0～5V | … |
| 電圧検出精度 | 0.5% | … |
| 充放電電流動作範囲 | 1A～100A | … |
| 充放電電流制御精度 | 0.1A | … |
| 電流検出精度 | 1% | … |
| 動作電圧 | AC220±15% | … |
| 冷却方式 | 強制空冷 | … |
| 保存条件 | -20℃～70℃（梱包状態で保存） | … |
| 表示方式 | 高輝度大型 LCD | … |
| 重量 | 10kg | … |
LJTH-3.2/100
